배기통 및 배기통톱의 시공 설명서 (콘덴싱 가스보일러 전체리브식) > 설치설명서

올바른 시공 방법의 당부 말씀

당사의 제품을 이용하여 주셔서 대단히 감사합니다. 고객님께서 당사제품을 바르고 안전하게시공, 설치, 사용하시기 위하여 본 설치 설명서를 잘 읽어보시고 올바르게 설치하시길 바랍니다.

제품 구성 및 규격

본제품은 FF식 콘덴싱가스보일러용 급배기통이며 제품포장 박스에 인쇄되어 있는 부품으로 구성되어 있습니다.

급배기통은 Ø100, Ø75의 이중관 구조로 되어 있고 연장부재인 엘보, 배기구연결관은 Ø75, 급기호스는 Ø78로 각각의 연결부와 연결될 수 있는 구조로 제작되었습니다. (제품포장박스 참조)

연결 가능 모델 및 ACCESSORY

일반 가스보일러    :BBSL-75C, BBSL75CS, BBSL-75CWP, BBSL-75CSWP

콘덴싱 가스보일러 :이중엘보, 이중연장관, U관, 직관, 엘보, 45도 엘보 (타사제품은 호환되지 않습니다)

설치/시공 시 주의사항

1. 설치공사는 전문 자격 기술이 필요합니다. 무자격자가 설치하면 법에 저촉되며 위험한 인사 사고가 발생할 수 있습니다.

2. 배기통 및 배기통톱은 한국가스안전공사 부품 성능 인증을 받은 제품을 사용하여야 하며 인증마크와 번호를 확인하여 주십시오. (제품에 스티커로 부착되어 있습니다).

3. 급배기통 및 스테인리스로 만들어진 관은 절대로 절단하지 마십시오. 그리고 타사제품과 연결하여 사용하지 마십시오. 가스누설의 원인이 됩니다. (길거나 짧아 설치가 안 될 때는 당사 별매품을 사용하십시오)

4. 타사 제품과 내,외경이 다르고 고정 방식이 달라 호환되지 않아 가스 누설 및 사고 원인이 됩니다.

5. 아래의 그림과 같이 연결부 개소마다 리브밴드를 조여주시기 바랍니다.

6. 그림2의 설치 기준을 참조하시기 바랍니다.

설치/시공 방법

1. 각 배기통, 엘보, 배기구연결관등 파이프(Ø75)에는 오링을 삽입하여 배기가스 유출을 차단하고 연결개소는 50mm 이상 삽입하여야 합니다.
2. 아래 그림과 같이 리브밴드는 원의 크기가 다르며 Ø76 쪽은 확관부로 향하고 Ø73 쪽은(XXX표시) 비확관부로 향하여 리브밴드를 조였을 때 이탈을 방지합니다.

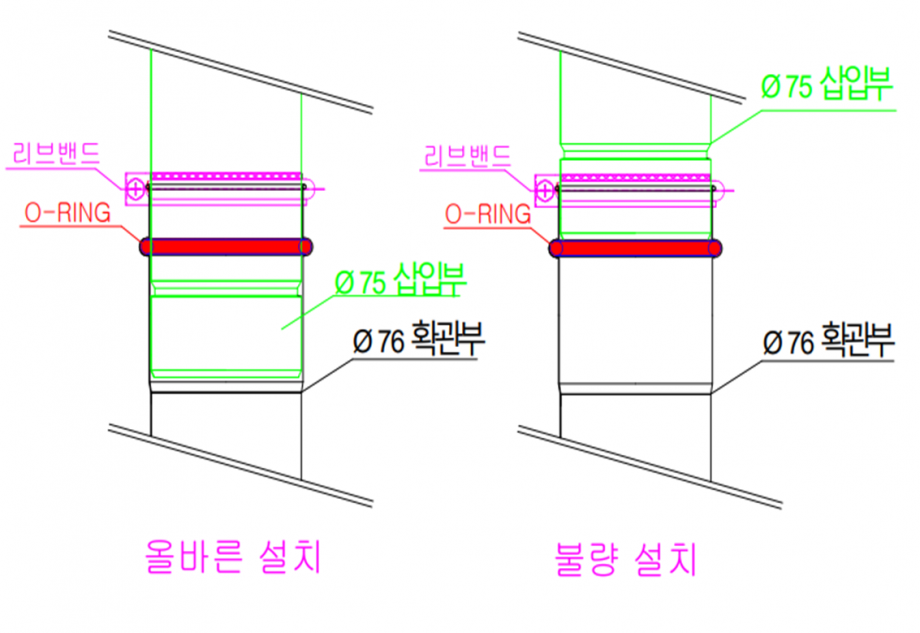

3. 설치 시 연결부의 음각부(홈)가 그림2와 같이 보이게 되면 가스가 유출되므로 설치를 중단하시고 연장부재를 사용하여 설치하십시오.

4. 각 부품을 체결하고 벽의 관통부를 FLANGE를 이용해 배기가스가 실내로 유입되는 것을 방지합니다.

5. 각각의 연결개소는 함께 포장된 리브밴드의 나사를 드라이버를 사용해 단단히 고정하고 흔들림이나 빠짐 등이 없는지 확인해주셔야 합니다.

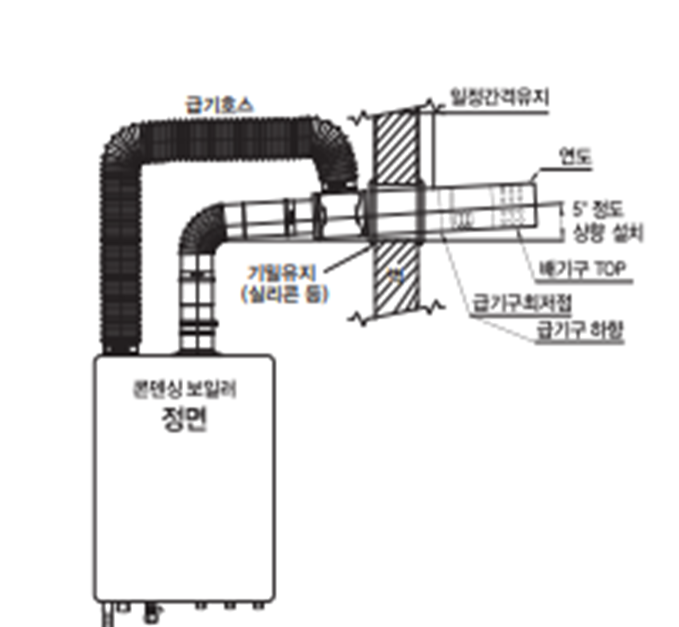

6. 그림1과 같이 급.배기구는 벽 천공부를 외부로 완전히 빠져나가도록 설치하십시오.

배기통 및 배기통톱의 분리 방법

시공하신 후 분리할 필요가 있을 때는 리브밴드가 조여주고 있어 빠지지 않습니다.

이때 리브밴드를 드라이버를 사용해 조임부를 풀어 연통을 빼시면 됩니다.

※더 자세한 내용은 각 보일러 회사 매뉴얼을 참조하세요※

제조원 : 주식회사 벨맥스

A/S연락처:   ☎ 031)298-8200   /   FAX :031)298-7983

경기도 화성시 봉담읍 능산길 42
